隨著手機用戶體驗需求的不斷提升，對手機屏幕的屏占比要求也越來越高。從開始的大屏，到劉海屏、滑蓋屏、雙面屏，再到現在的挖孔屏。當下挖孔屏是最受市場歡迎，也屏占比最高的一種屏占比解決方案。但是，伴隨而來的是挖孔屏難度極高的制作工藝。

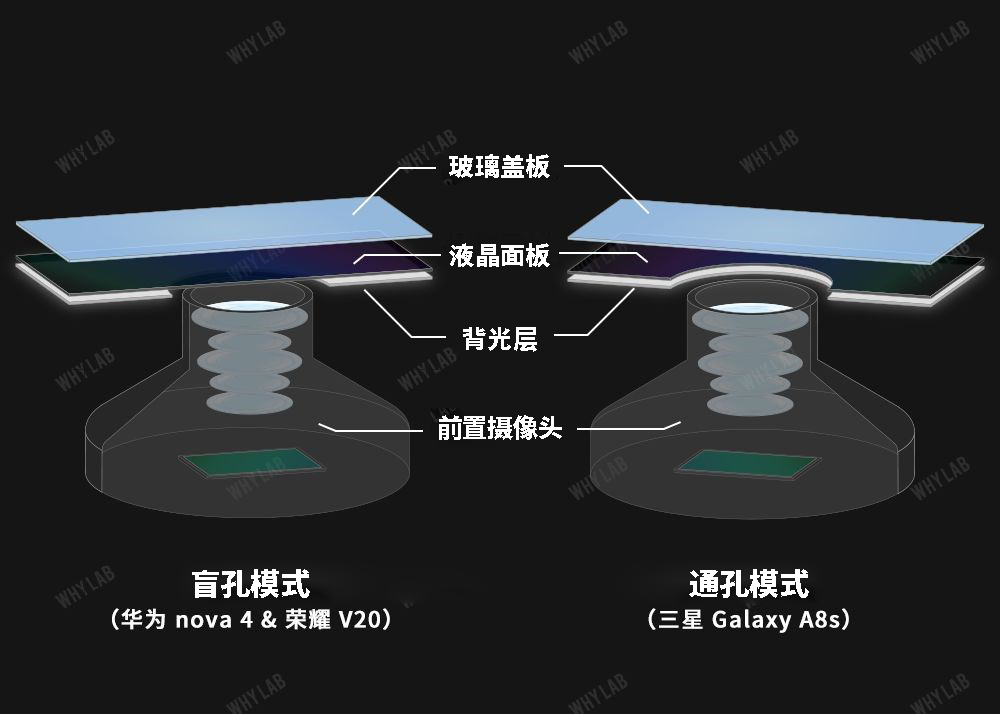

首先如下圖所示，目前比較主流的挖孔屏解決方案，為盲孔和通孔兩種。盲孔的像頭直徑比通孔小很多，而且一體性很強。但是問題在于其上部完整的液晶屏，會遮擋住像頭的收光，這對拍照成像的影響是極大的，如果像頭調教不好，即使美觀且一體性強，也是中看不中用的。

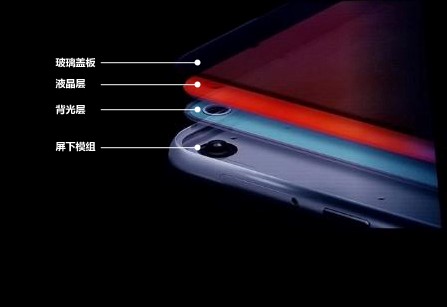

那么，如何能用通孔工藝，在連續打通背光層、液晶板來滿足像頭正常收光的前提下，又從制作工藝上解決孔徑過大，讓前攝像盲孔一樣美觀、孔徑小，又一體性強呢？采用光譜共焦傳感器，可以幫您在點膠工藝上，做精細高效的膠體高度、厚度檢測，來提高打孔位置與攝像頭的銜接精度，以此保證縮短孔徑后成像效果和外觀一體性不受影響，從源頭上解決問題。

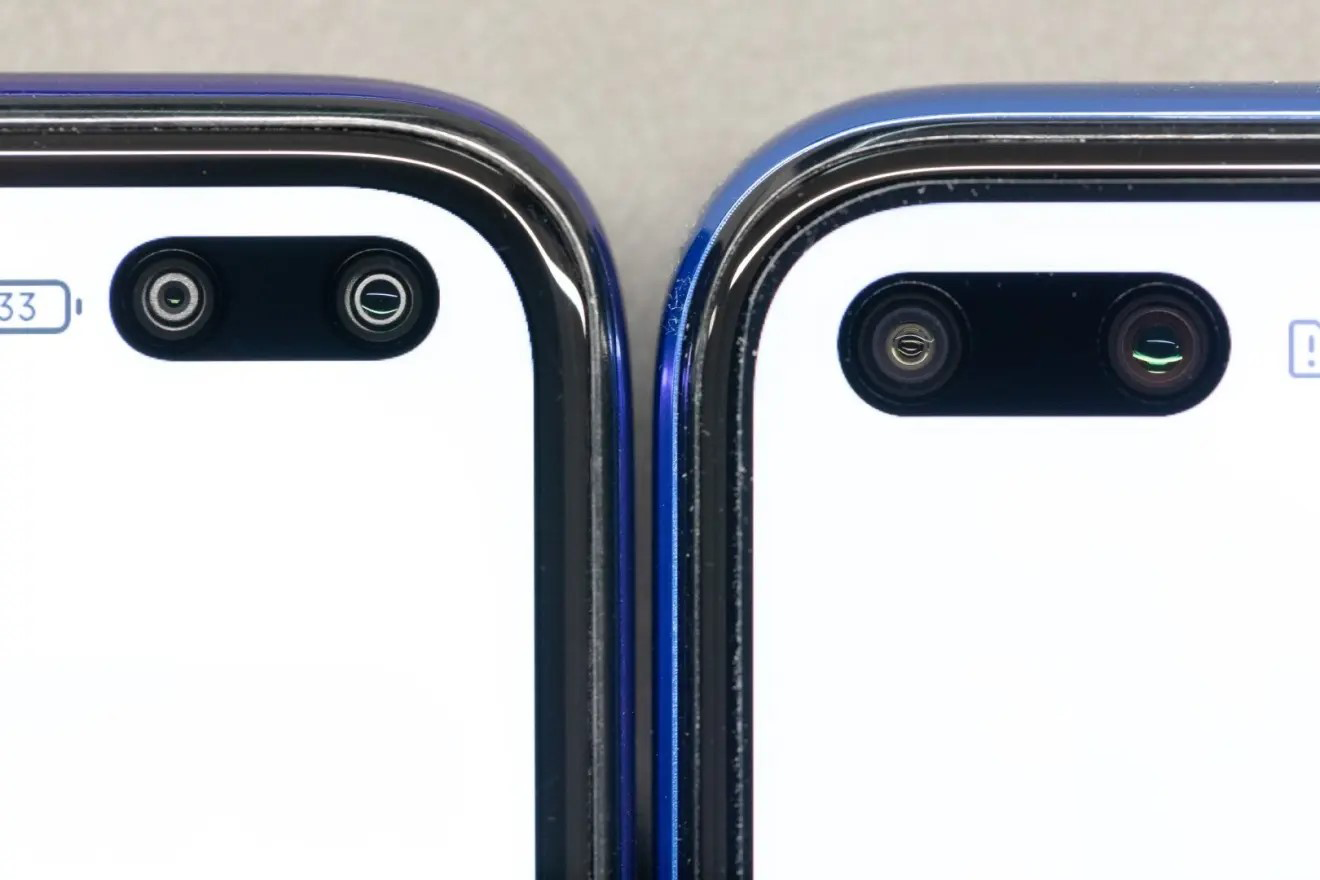

上圖左邊的打孔屏前置攝像頭，為業界最小LCD孔徑只有4.38mm

下面我們一起來看一下光譜共焦的檢測解決方案，和它能解決問題的原因。

1、能測透明體

前面我們講到，對銜接打孔位置與攝像頭膠體的高度和厚度測量極其的關鍵，如果膠體高度不一致，會導致銜接出現不同角度的傾斜，直接導致屏幕成像效果出現成像效果出現縫隙、銜接不自然的問題，也就是說完全用不了了。

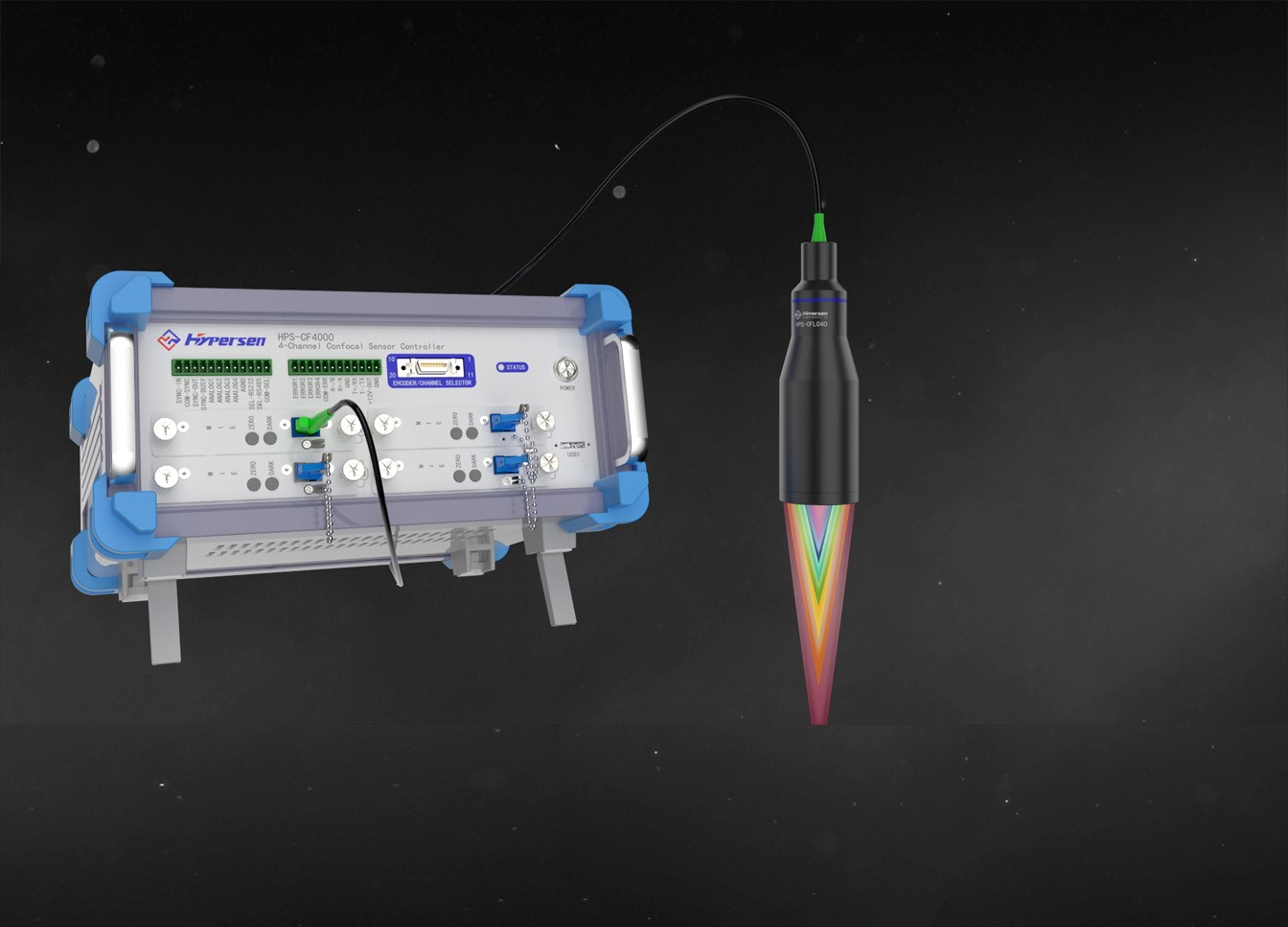

那么要對膠體的高度和厚度進行檢查，首先就要求測量儀能適應透明膠體的透光性和廣潔曲面的收光能力。海伯森光譜共焦傳感器，因為測頭光源直上直下，所以能夠首先檢測透明膠體，其次相較于普通三角位移傳感器的光束在經過透明體內容易出現位移差，這一點上光譜共焦傳感器也擁有絕對的優勢。

2、其次是對膠體的高度位移差的測量，因為點膠后的膠體成弧形，那么測量儀就需要能夠?qū)η姹砻孢M行測量。我們知道精密的測量儀通常采用光學測量，那么光的折射就是容易出現問題的地方，如果在測量曲面時，折射角過大導致接受器受不到光，那么從這一點上就不具備工作能力。

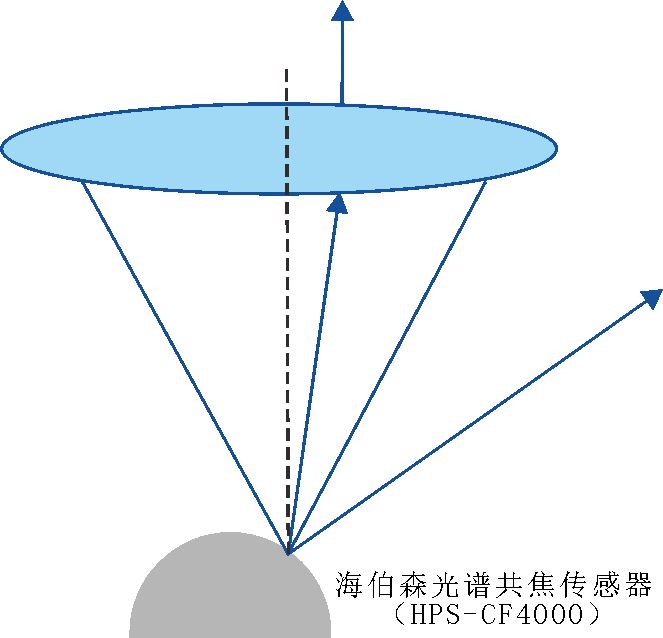

但是海伯森光譜共焦傳感器的優勢就在于，它的最大測角能夠達到±62°，收光能力強。如圖所示，不要求全部的折射光都接收得到，而是只要接收到一小束回光，就能精確的測其位移差。

但是海伯森光譜共焦傳感器的優勢就在于，它的最大測角能夠達到±62°，收光能力強。如圖所示，不要求全部的折射光都接收得到，而是只要接收到一小束回光，就能精確的測其位移差。

3、海伯森光譜共焦HPS-CF007測頭最小光斑僅至10μm。我們知道要把挖孔屏的孔徑做小，那么其內部結構就更加的狹窄，細小的膠體光譜線掃描或其它面陣光源無法測到。如果要追求極致小的挖孔直徑，就必須使用微米級精度的測量儀進行檢測，很顯然光譜共焦就具備這樣的優勢。

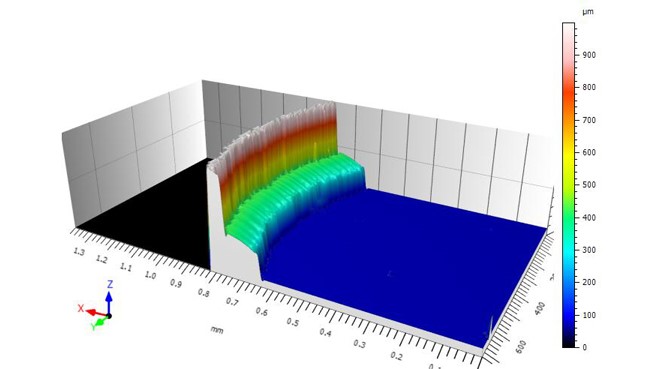

下面我們可以看一下，挖孔屏在點膠后的局部高度3D形貌圖示例。在使用光譜共焦傳感器進行掃描后，可以清晰的檢測出膠體各個部分的高度，以及外部輪廓。也就是說，如果能夠保證每一塊出廠的挖孔屏，其內部點膠的整體高度和厚度都是一致的，那么就能提高成品的良品率，保證我們的客戶買到我們的產品都有質量保障，以此對產品的品牌形象、口碑都會有更好的回報。

4、如果說從檢測角度，認為是具備檢測能力的。那么，我們比較關心的可能就是他的檢測頻率，檢測需求能夠滿足但是速度慢，很顯然是不行的會影響到正式的量產。為此，我們海伯森精心研發的光譜共焦傳感器HPS-CF系列，最大測量頻率達到了72kHz/s，是目前業內測量頻率最快的光譜共焦傳感器。也就是說，在保證了對點膠高度和厚度的檢測的情況下，在最大限度的幫助挖孔屏縮小孔徑的挑戰下，還可以應用到大規模生產和流水線作業當中，協助生產環節帶來穩定的檢測產能。
